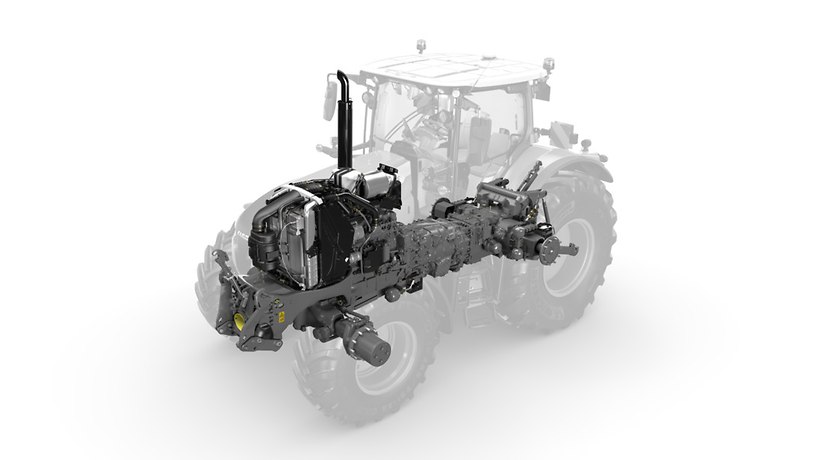

Moteur + transmission.

AXION 870 CMATIC.

Avec la gestion électronique intelligente du CLAAS POWER MANAGEMENT (CPM), l'AXION 870 CMATIC affiche une puissance maximale de 295 ch. La puissance « boost » est disponible pour les travaux à la prise de force dès 7 km/h et au transport, mais aussi pour l'entraînement du ventilateur. De quoi accroître les performances et la polyvalence de l'AXION 870 CMATIC !

¹ Les modèles ne sont pas tous disponibles dans tous les pays. Veuillez vous reporter au tarif de votre concessionnaire CLAAS.

² Couple et puissance maximale avec le CPM (CLAAS POWER MANAGEMENT).

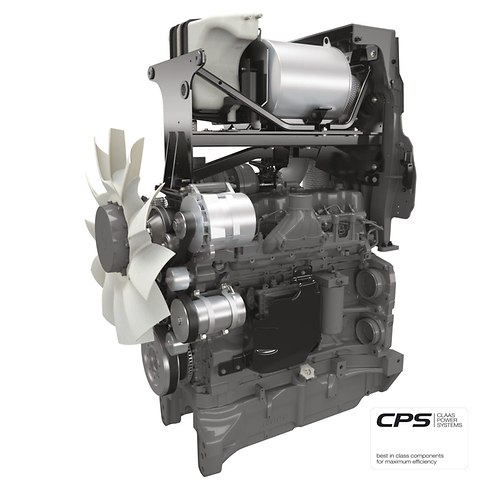

Stage V grâce au DOC et au catalyseur SCRF.

Lors de la construction de l'AXION 800, tous les composants nécessaires au traitement des gaz d'échappement ont été intégrés d'emblée. La visibilité et l'accessibilité de la machine restent ainsi optimales. Le catalyseur d'oxydation diesel (DOC) est logé sous le capot moteur, juste derrière le turbocompresseur, étant donné qu'il a besoin de températures de gaz d'échappement élevées pour réagir de manière optimale. Intégré à l'échappement, le catalyseur SCRF se trouve sur le côté droit du tracteur.

Confort et efficacité.

Quelle que soit la vitesse de travail, la part importante de la puissance transmise mécaniquement assure un rendement élevé et une faible consommation de carburant.

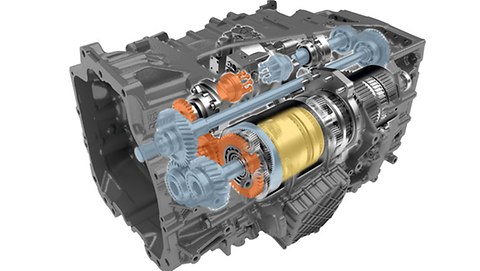

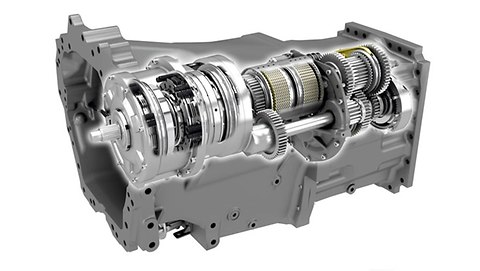

Excellente gestion de la transmission.

Accélération puissante, décélération en douceur et réaction instantanée aux variations de charge : la gestion du moteur et de la transmission CMATIC montre tout son savoir-faire, quelles que soient les conditions et l'application. Gardez votre sérénité pendant le travail et concentrez-vous sur l'essentiel. La transmission CMATIC se charge du reste à votre place.

Un potentiel de taille.

Entre 0,05 km/h et 50 km/h, la puissance de la transmission peut être exploitée au maximum. La part importante de la puissance transmise mécaniquement en marche arrière assure également une force de poussée impressionnante. En outre, chaque rapport de transmission peut être utilisé à n'importe quel régime moteur, ce qui permet aux AXION 870-800 d'offrir un potentiel d'utilisation inégalé toute l'année.

Sur la route, l'AXION 870–810 se démarque également avec un régime moteur de 1 600 tr/min à 50 km/h et de 1 300 tr/min à 40 km/h. Si le conducteur n'appuie pas sur la pédale d'accélérateur, la transmission passe en mode neutre actif et assure l'immobilisation du tracteur en toute sécurité. Ainsi, même avec une charge maximale, le tracteur peut démarrer en toute sécurité pour aborder les entrées de champ étroites ou les carrefours.

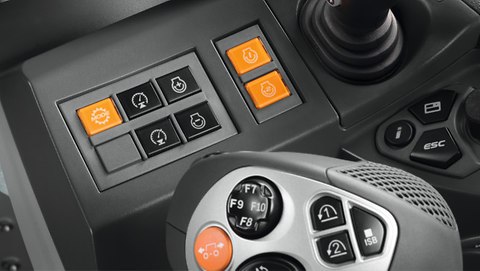

Commande simple et intuitive.

La transmission CMATIC se pilote selon trois modes : mode AUTO (pédale d'accélérateur), mode levier d'avancement et mode manuel.

Dans les deux premiers modes, la vitesse d'avancement se règle au choix via la pédale d'accélérateur ou le levier d'avancement. La gestion du moteur et de la transmission y est automatique pour un rendement optimal et une consommation minime. En mode manuel, c'est le conducteur qui ajuste le régime du moteur et gère la transmission, la gestion automatique du moteur et de la transmission n'étant pas activée.

Chute de régime moteur autorisée par simple appui sur un bouton.

La tolérance de chute de régime moteur permet de régler facilement et rapidement le régime moteur à pleine charge. Le CEBIS ou le CIS indique précisément à quel régime moteur la transmission réduit la vitesse.

Lorsque la mémoire de régime moteur est activée, comme par exemple pour les travaux à la prise de force, il est possible de paramétrer au préalable la valeur de la chute de régime moteur qui entraîne la réduction de la vitesse.

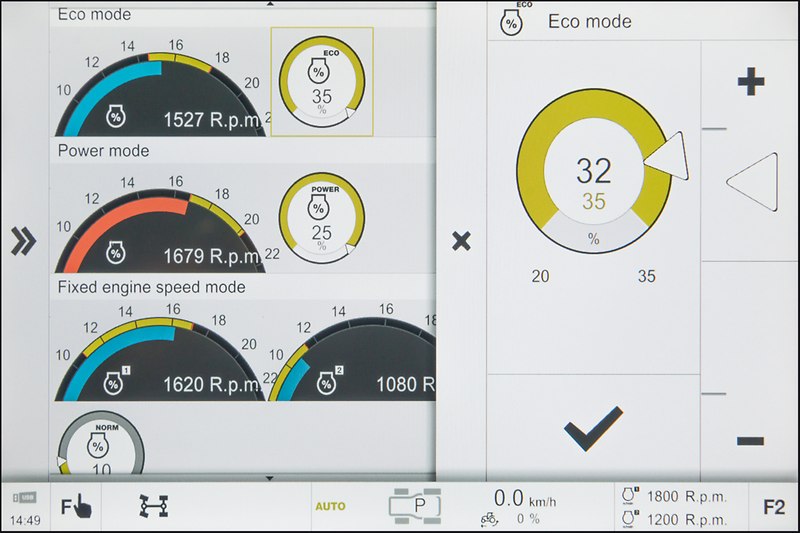

En mode AUTO (pédale d'accélérateur) et en mode levier d'avancement, deux valeurs de chute de régime moteur autorisée peuvent être mémorisées et rappelées par un accès direct au moyen des touches de fonction. Baptisées « Eco » et « Power », ces valeurs permettent d'adapter rapidement la chute de régime moteur autorisée à l'application, par exemple pour passer de la route au champ. La chute de régime moteur autorisée peut être réglée séparément pour les deux mémoires de régime moteur.

Des plages de vitesses sur mesure.

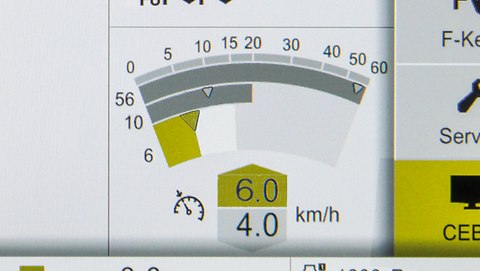

La transmission CMATIC propose de programmer trois plages de vitesses en marche avant et arrière. La plage de vitesses active est affichée sur le CEBIS ou le CIS et peut être modifiée en roulant via deux boutons. Plus la butée haute réglée pour la plage de vitesses est faible, plus la vitesse peut être dosée avec précision.

Dans chacune des plages de vitesses, il est possible de programmer une vitesse pour le régulateur de vitesse en mémorisant cette vitesse en roulant via le bouton dédié sur le levier d'avancement. Les valeurs du régulateur de vitesse peuvent également être paramétrées en option sur le terminal CEBIS ou CIS.

Avec la CMATIC, chaque conducteur peut créer son propre profil en fonction de l'application. La technologie de transmission CMATIC permet d'exploiter toute la puissance de l'AXION en mode économique ou productif tout en bénéficiant d'un confort de commande optimal.

Gestion automatique de la transmission.

Pour ne pas avoir à passer tous les rapports (comme sur une boîte de vitesses à rapports sous charge classique), la transmission HEXASHIFT adapte automatiquement le rapport à la vitesse et à la charge lors du passage de gamme, en mode manuel ou automatique. Si l'embrayage est actionné en gamme D, la transmission sélectionne automatiquement le bon rapport sous charge à chaque nouvel actionnement de l'embrayage. Le tracteur peut ainsi par exemple aborder au mieux les carrefours.

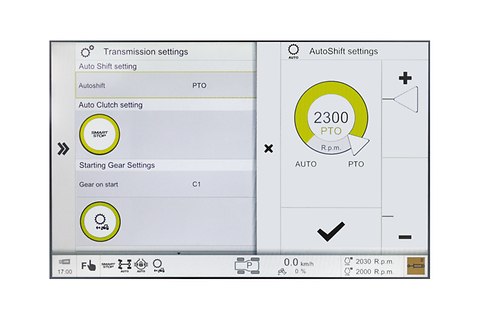

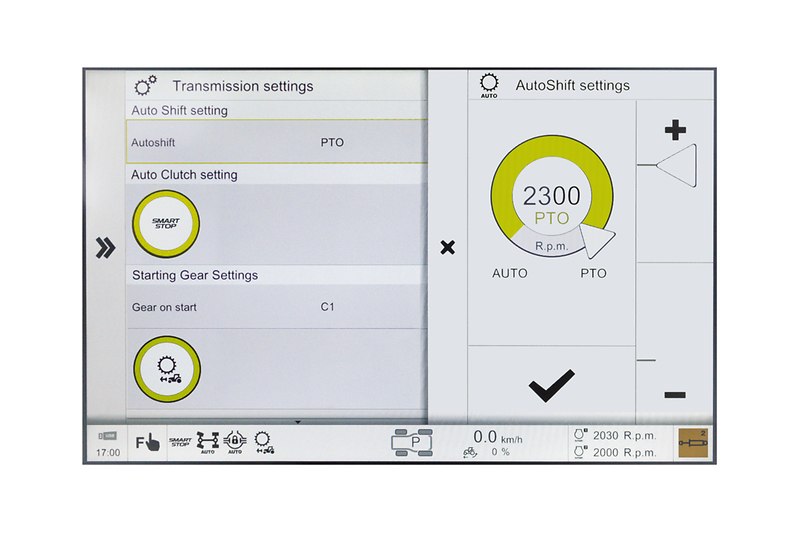

Passage automatique des rapports HEXACTIV.

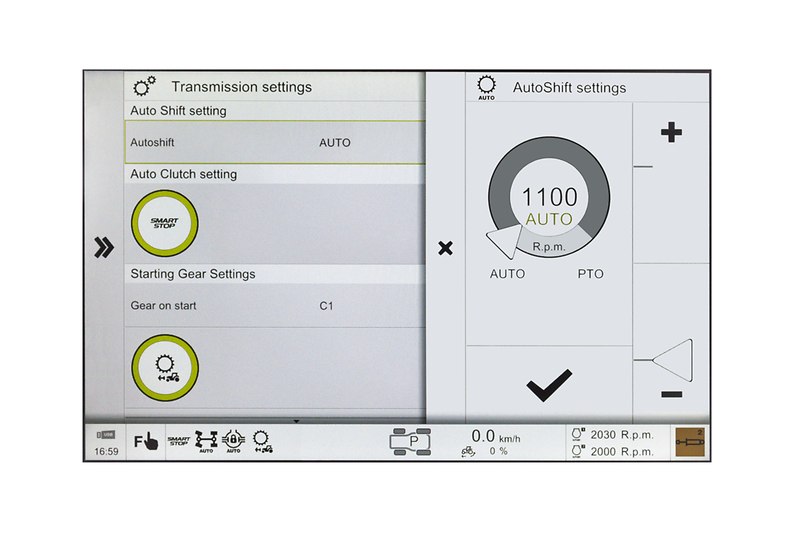

Avec la fonction de passage automatique des rapports HEXACTIV, vous pouvez vous concentrer sur vos autres tâches. L'HEXACTIV s'adapte aux besoins et à l'application grâce à ses nombreuses fonctionnalités bien pensées. Trois modes de passage automatique des rapports sont disponibles dans le CIS ou le CEBIS.

• Mode automatique : les vitesses passent toutes seules en fonction de la charge du moteur et du type de conduite, à l'image d'une voiture automatique
• Mode prise de force : les vitesses passent de façon à maintenir un régime moteur ou prise de force constant

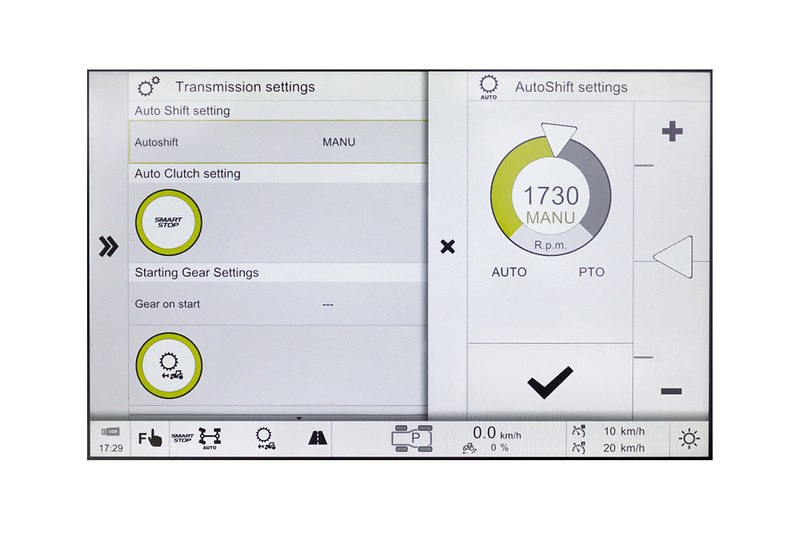

• Mode manuel : les vitesses montent et descendent en fonction d'un régime moteur programmé par le conducteur

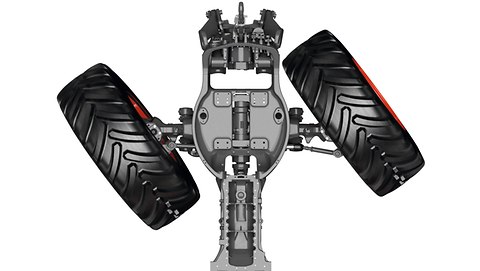

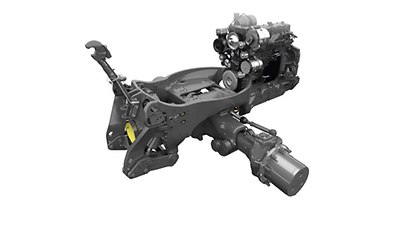

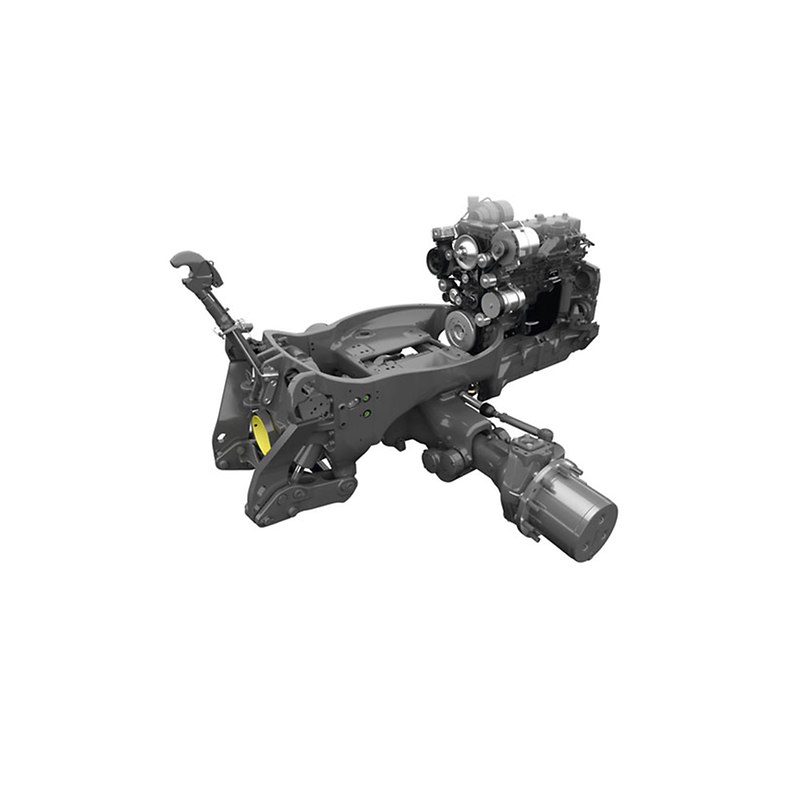

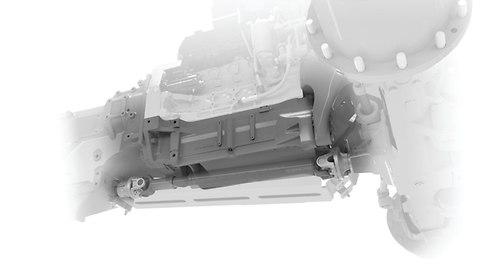

Le châssis avant offre beaucoup d'espace au-dessus du pont avant pour loger les radiateurs. Grâce à son profil en « taille de guêpe », il assure un angle de braquage maximum et de faibles rayons de braquage.

Des atouts de taille :

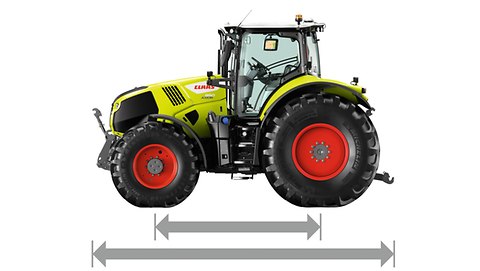

Empattement long :

• Confort de conduite élevé
• Stabilité pour les travaux de transport
• Force de traction supérieure grâce à une meilleure répartition des masses
• Tenue de route optimisée et sécurisée
• Capacité de relevage accrue grâce à une meilleure répartition des masses

Faible longueur hors tout :

• Bonne maniabilité
• Ensembles tracteur / remorque moins longs sur la route
• Bonne visibilité
• Bon guidage des outils montés à l'avant

Bon rapport poids / puissance :

• Consommation de carburant optimisée
• Faible tassement du sol lors des interventions en culture
• Dynamisme et consommation réduite sur la route

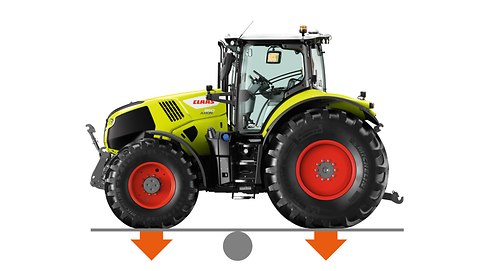

• Répartition des masses avant / arrière 50 / 50

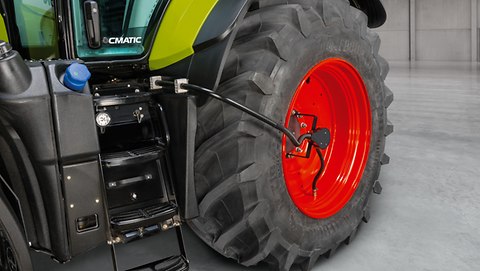

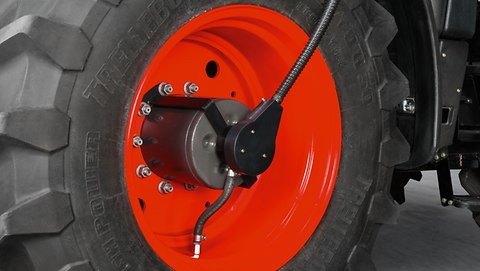

Système de télégonflage CTIC.

Une pression de gonflage correcte des pneumatiques préserve les sols et assure le rendement à long terme. Elle permet également une puissance de traction supérieure, une consommation de carburant abaissée et une usure réduite des pneumatiques. Les valves de commande sont intégrées au joint tournant breveté, ce qui permet de déterminer avec précision la pression de gonflage et de la régler directement sur la roue.

Dans sa version standard, le système CTIC est alimenté par le compresseur du tracteur. La version d'équipement CTIC 2800 dispose de son propre compresseur à vis avec un débit de 2800 l/min. Le CTIC 2800 est recommandé en cas de changements fréquents entre la route et les champs ou lorsque la pression de gonflage des pneumatiques doit être adaptée aux outils traînés.

Direction dynamique.

La direction dynamique adapte la démultiplication de direction entre le volant et l'angle de braquage du pont avant en fonction des besoins du conducteur. Le conducteur peut choisir entre deux modes automatiques et un mode manuel sur le CEBIS ou l'écran couleur du CIS. Il peut également régler le degré de démultiplication de direction.

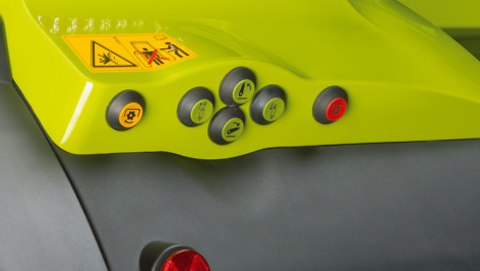

Prise de force avec régime moteur adapté.

Une simple pression sur le bouton de l'aile arrière suffit à embrayer la prise de force arrière, puis à activer la mémoire de régime moteur. Réglez au préalable dans le CEBIS les régimes moteur adaptés aux outils. Ce réglage est recommandé pour toutes les applications qui nécessitent l'usage fréquent de la commande extérieure d'engagement ou de désengagement de la prise de force. Vous gagnez en temps, en confort et en sécurité.

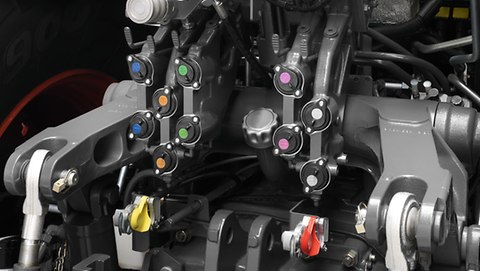

Un circuit hydraulique sur mesure.

• Circuit hydraulique à détection de charge d'un débit de 110, de 150 ou de 205 l/min pour tous les modèles AXION 800
• Version CIS : quatre distributeurs mécaniques sur la console droite et ELECTROPILOT avec deux distributeurs électro-hydrauliques sur l'accoudoir multifonctions
• Version CIS+ : jusqu'à six distributeurs électro-hydrauliques peuvent être commandés depuis l'accoudoir multifonctions, dont quatre via l'ELECTROPILOT
• Version CEBIS : jusqu'à sept distributeurs électro-hydrauliques peuvent être commandés depuis l'accoudoir multifonctions, dont quatre via l'ELECTROPILOT. Grâce à la programmation et à la priorisation libres des distributeurs, chaque conducteur peut adapter la commande via le CEBIS en fonction de ses besoins et du travail à effectuer. Les fonctions hydrauliques fréquemment utilisées sont ainsi disposées côte à côte et permettent un travail productif.
• Versions CEBIS et CIS+ : la commande des distributeurs peut être affectée aux touches de fonction du CMOTION, de l'accoudoir multifonctions ou de l'ELECTROPILOT afin de faciliter la commande en cas d'opérations combinées.

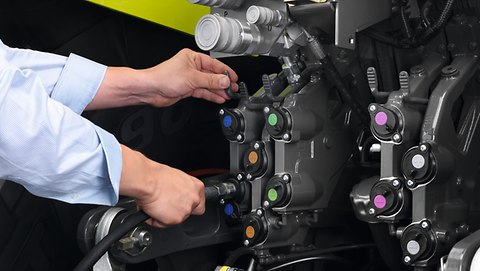

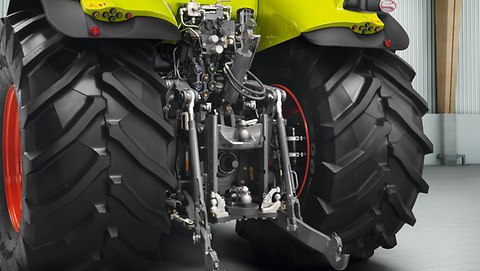

Kit « power beyond ».

Des coupleurs « power beyond » sont prévus à l'arrière pour les outils disposant de leurs propres distributeurs.

Outre les conduites de pression, de retour et de signal standard, le tracteur dispose d'un retour libre. L'AXION peut ainsi entraîner des moteurs hydrauliques avec retour séparé, même si les coupleurs « Power Beyond » sont déjà utilisés.

Avantages :

• L'huile débitée alimente directement l'outil selon les besoins
• Les grandes sections de canalisations et le retour libre réduisent les pertes de puissance

□ Disponible – Non disponible

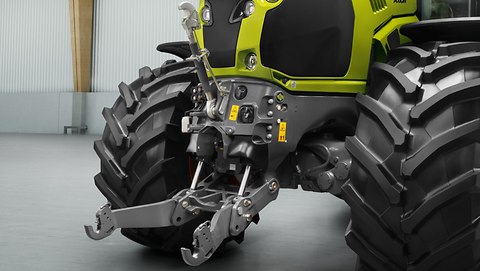

Relevage avant et prise de force avant.

Le relevage avant et la prise de force avant sont intégrés à tous les modèles AXION 800 :

• Trois positions pour les bras de relevage inférieurs avant : repliés, position de travail fixe et position flottante
• Vérins hydrauliques double effet de série
• Distance réduite entre le pont avant et les points d'attelage pour un meilleur guidage des outils frontaux
• Prise de force 1 000 tr/min
• Commande extérieure du relevage avant et d'un distributeur double effet sur la version CEBIS

Travail de précision.

Le contrôle de position disponible en option pour le relevage avant sur la version CEBIS permet de travailler précisément avec les outils avant. La profondeur de travail peut être réglée via une molette sur l'accoudoir tandis que le CEBIS permet de limiter la hauteur de levage et d'activer la suspension. Le relevage avant peut travailler en simple comme en double effet.

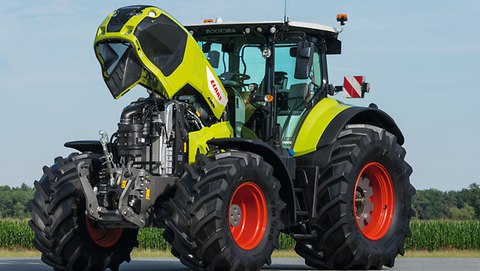

Gain de temps et d'argent grâce à une bonne accessibilité.

Les opérations de maintenance quotidiennes doivent être simplifiées au maximum. C'est bien connu : plus une tâche semble désagréable à accomplir, plus on tarde à la réaliser.

• Le grand capot moteur monobloc permet par simple appui sur un bouton d'accéder à tous les points de maintenance du moteur
• Contrôle du niveau d'huile moteur et possibilité de faire l'appoint d'huile capot fermé sur le côté gauche du tracteur
• Toutes les opérations de maintenance quotidiennes peuvent être réalisées sans outil

• Points de graissage du pont avant installés devant le groupe de radiateurs pour une accessibilité optimale
• Le préfiltre à carburant est directement accessible près du marchepied gauche d'accès à la cabine

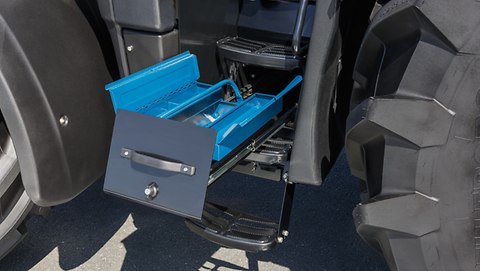

• Grand tiroir disposé au niveau du marchepied gauche permettant de ranger une caisse à outils de taille normale

Tous ces éléments permettent une maintenance quotidienne rapide. Les temps d'utilisation de la machine sont rallongés et celle-ci est là où elle doit être : au travail.

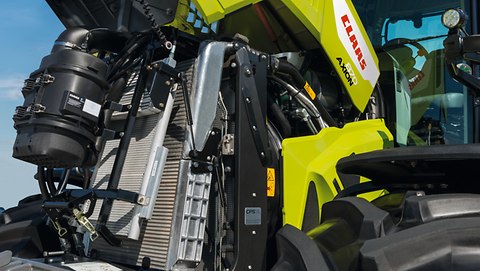

De l'air frais pour des performances maximales.

Les larges surfaces d'aspiration dans le capot moteur favorisent l'arrivée d'un air frais et dense pour le refroidissement et le filtre à air moteur. Grâce à la faible vitesse du flux d'air au niveau des surfaces d'aspiration, celles-ci restent propres et perméables.

Les radiateurs reposent sur un bâti robuste et les amortisseurs à gaz permettent d'escamoter les radiateurs selon deux positions pour un nettoyage complet. Le nettoyage est ainsi facilité.

Installé dans une zone fraîche devant les radiateurs, le filtre à air est facile d'accès et peut être facilement retiré. L'aspiration des poussières dans le carter de filtre permet d'espacer encore davantage les intervalles de nettoyage.
