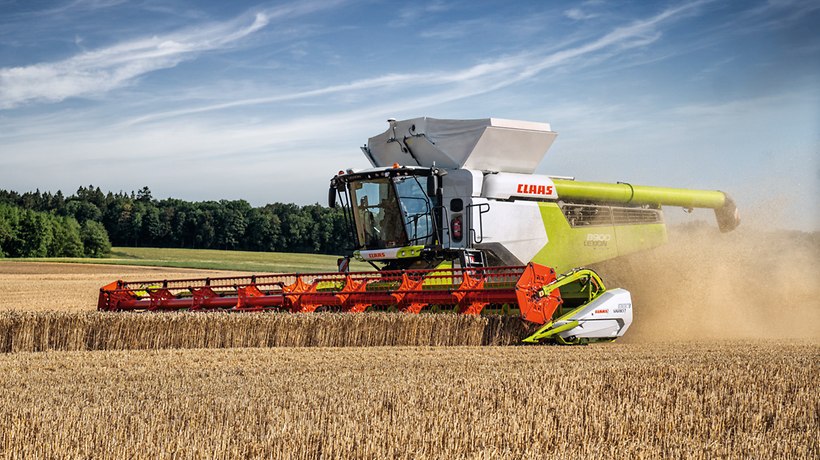

Barres de coupe VARIO.
Les barres de coupe CLAAS VARIO offrent les meilleures possibilités de réglage du tablier de coupe du marché. Les modèles VARIO 1380 à 500 sont le fruit du travail des ingénieurs CLAAS qui ont réussi à faire évoluer et à optimiser encore le concept VARIO, dont les qualités ne sont plus à démontrer.
- Applications
Les barres de coupe VARIO de nouvelle génération sont idéales pour la récolte des céréales et du colza. Elles sont conçues pour une efficacité maximale et un haut débit à l'hectare, quels que soient les rendements. Le réglage du tablier de coupe VARIO peut être adapté aux conditions, que ce soit dans les céréales (à paille courte ou longue) ou dans le colza, afin de garantir un flux de récolte toujours optimal, avec au final une amélioration des performances globales de la machine jusqu'à 10 %.
Déclinées en de nombreuses versions allant des modèles VARIO 1380 à VARIO 500, les barres de coupe peuvent être utilisées sur les moissonneuses-batteuses LEXION, TUCANO et AVERO.
- Composants
- Tablier de coupe avec extensions colza intégrées

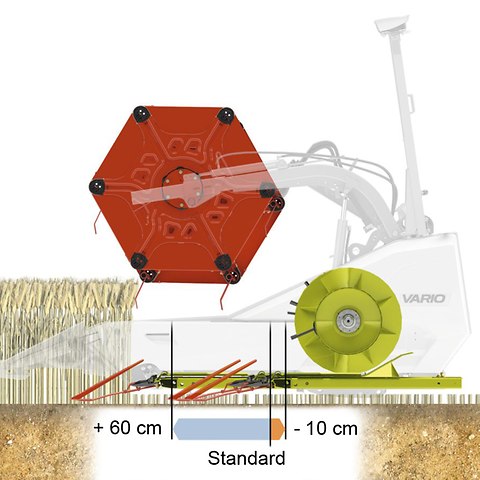

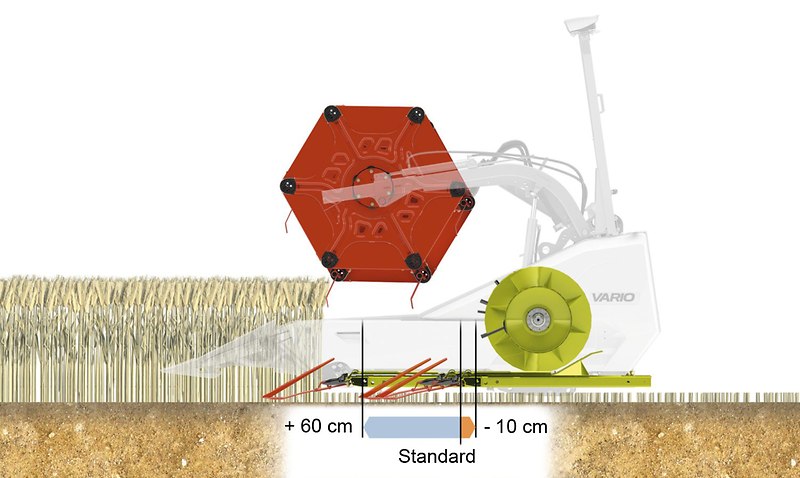

- Tablier réglable entre – 100 mm et + 600 mm à l'aide de la poignée multifonction
- Réglage en continu de la barre de coupe sur une plage totale inédite de 700 mm
- Arbre à cardans télescopique pour l'entraînement de la scie
- Barre de coupe et rabatteur monoblocs (VARIO 930 à 500)
- Entraînement mécanique unilatéral de l'outil frontal (VARIO 930 à 500)
- Entraînement mécanique de la vis d'alimentation et de la barre de coupe par boîtiers et arbre à cardans
- Rabatteur doté de barres porte-griffes optimisées, de paliers de barres porte-griffes sans usure et d'une nouvelle architecture pour réduire l'enroulement de matière
- Rehausse d'auget avec un nouvel angle pour une meilleure visibilité sur le tablier depuis la cabine
- Réglage de la hauteur de la vis d'alimentation
- Possibilité d'inversion du convoyeur, de la vis d'alimentation et du rabatteur
- Racleurs de vis réglables depuis l'extérieur
- Bras LASER PILOT du système de guidage automatique rabattables et réglables sans outils

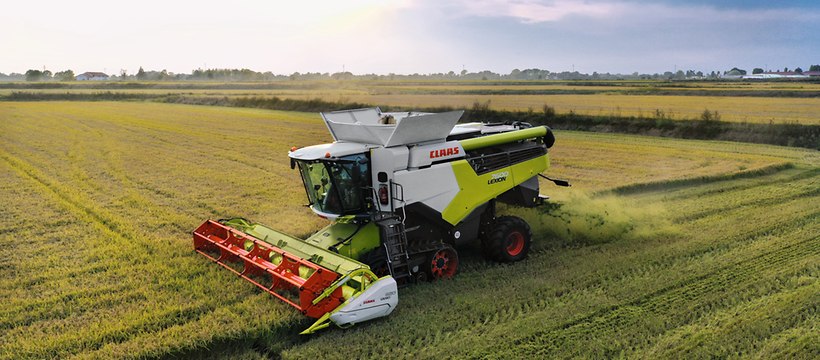

Récolte du riz.
Les barres de coupe VARIO conviennent aussi parfaitement pour la récolte du riz dès lors qu'elles sont équipées d'une vis d'alimentation à revêtement spécial et d'un système de coupe spécial riz (disponible départ usine ou en post-équipement).

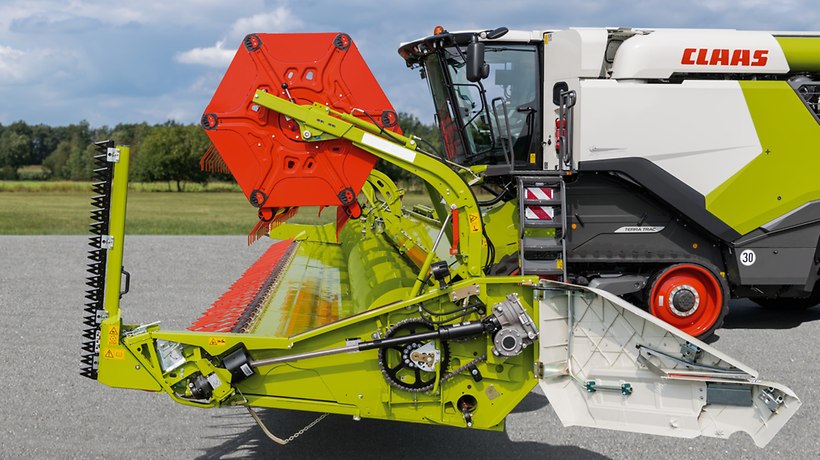

Une chaîne cinématique robuste.
VARIO 930 / 770 / 680 / 620 / 560 / 500.

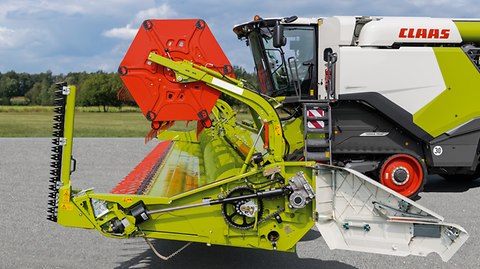

L'entraînement de la coupe est assuré par un réducteur qui garantit un fonctionnement très régulier. Lorsque la position du tablier varie, l'arbre d'entraînement suit le mouvement grâce à un cardan télescopique, ce qui permet de travailler sans problème dans n'importe quelle position.
La vis d'alimentation et le système d'entraînement de la scie sont protégés individuellement contre les pics de charge par des limiteurs de couple. La barre de coupe VARIO défie ainsi les conditions les plus défavorables avec une fiabilité exemplaire.
Barres de coupe VARIO 1380 / 1230 / 1080.
Un flux de récolte optimal.
Les barres de coupe CLAAS VARIO sont conçues pour les conditions de récolte les plus difficiles. Les trois modèles les plus larges, à savoir les VARIO 1380, 1230 et 1080, garantissent un flux de récolte optimal, une coupe précise et une solidité maximale. Pour ces largeurs de travail, CLAAS mise sur une architecture à rabatteur et vis d'alimentation divisés et sur une scie en deux parties.
Des réglages précis pour un résultat optimal.
Pour obtenir un flux de récolte optimal, la barre de coupe doit être parfaitement paramétrée. Le réglage de la hauteur de la vis d'alimentation joue notamment un rôle essentiel. Au centre et de chaque côté, la barre de coupe présente des graduations permettant de lire la hauteur au niveau des points de réglage. Ainsi, la vis peut être facilement ajustée en fonction des besoins.

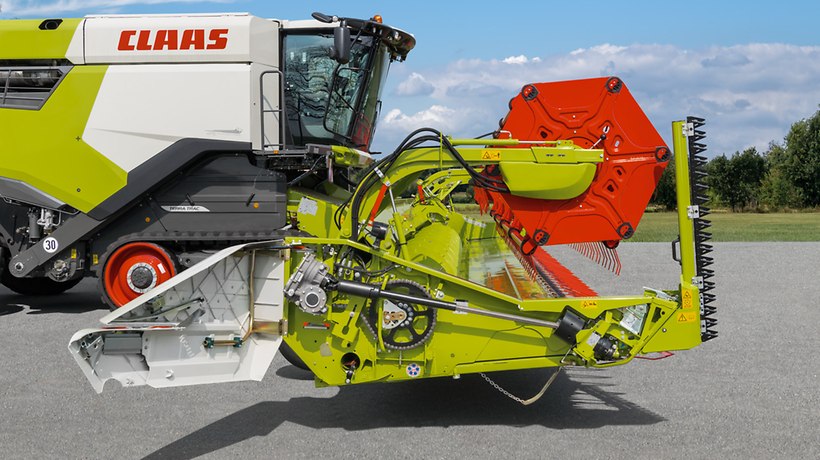

Chaîne cinématique.
Grâce à l'entraînement mécanique par arbres de transmission, boîtiers et chaînes surdimensionnées, la chaîne cinématique est extrêmement efficace et performante pour un minimum d'entretien. L'entraînement synchrone des scies garantit un fonctionnement régulier et silencieux de la barre de coupe. En cas de blocage de la vis d'alimentation, l'ensemble de la chaîne cinématique est protégé par un limiteur de couple afin d'éviter tout pic de charge. Les scies sont entraînées par des boîtiers à gauche et à droite et protégées par des limiteurs de couple.
Contrôle automatique de la vitesse des rabatteurs. VARIO 1380-500.
L'entraînement hydraulique du rabatteur permet d'adapter automatiquement le régime du rabatteur aux conditions de récolte, également lorsque celles-ci sont difficiles comme dans le cas des céréales versées. La régulation automatique de la hauteur s'appuie alors sur les valeurs de pression et de sensibilité consignées pour garantir en permanence la fluidité du flux de récolte.

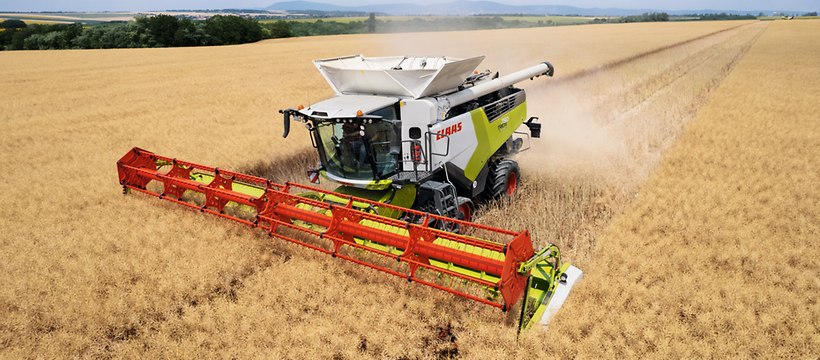

Conversion express pour la récolte du colza. VARIO 1380-500.
Les extensions de coupe intégrées et les scies à colza installables sans outils permettent d'équiper la machine en quelques minutes pour la récolte du colza. Les scies à colza mécaniques offrent une puissance de coupe en hausse de 50 % pour un poids réduit de 33 %. La plage de réglage de la barre de coupe est entièrement exploitable même lorsque les scies à colza sont montées. Même équipée, la barre de coupe conserve un gabarit réduit qui facilite les déplacements.
Un parfait suivi du sol.
Afin de garantir un guidage parfait de la barre de coupe même avec des largeurs de travail imposantes, les modèles VARIO 1230 et VARIO 1080 sont équipés de deux palpeurs supplémentaires. Disposés au centre, ceux-ci renseignent le système AUTO CONTOUR sur la position du tablier de coupe.

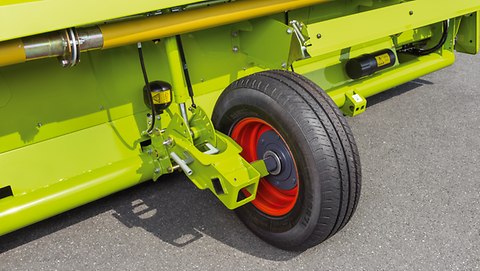

Des roues de jauge pour un meilleur suivi du sol.
La barre de coupe peut être équipée de deux roues de jauge très stables qui permettent de moissonner à des vitesses élevées ou sur des sols très irréguliers. Elles amortissent les mouvements de la barre de coupe et améliorent le suivi du sol géré par AUTO CONTOUR. Le réglage en hauteur s'effectue sans outils. Il est facilité par un vérin à gaz intégré qui supporte tout le poids de la roue de jauge.
Barres de coupes VARIO et CERIO pour la récolte du riz.
Un équipement robuste pour des conditions rudes.
Le riz est extrêmement robuste. Pour obtenir une qualité optimale et une haute fréquence de coupe de cette plante dure et résistante, les barres de coupe VARIO 930-500 et CERIO 930-560 peuvent être adaptées aux conditions de récolte.
Les doubles doigts spécifiques et les égalisateurs réglables garantissent une coupe nette même dans les conditions les plus difficiles.
Vis d'alimentation trempée.
Pendant la récolte du riz, les machines sont fortement sollicitées par la paille très abrasive. Pour empêcher une trop forte usure des matériaux, la vis d'alimentation trempée est équipée d'un revêtement spécifique haute résistance.
La vitesse de la vis d'alimentation est réduite afin d'assurer un transfert optimal de la paille de riz, qui a la particularité d'être verte et lourde.
