Les barres de coupe à tapis sont idéales dans les cultures à tiges courtes dont les graines poussent relativement près du sol, ou lorsque les conditions imposent de faucher très bas (céréales versées, soja, pois).
La barre de coupe CONVIO FLEX à lamier flexible a été conçue pour une utilisation universelle dans tous les types de cultures à battre, comme les céréales, le colza, le soja, les pois, l'herbe, etc., le modèle CONVIO (à tablier rigide) étant particulièrement adapté à la récolte des céréales.

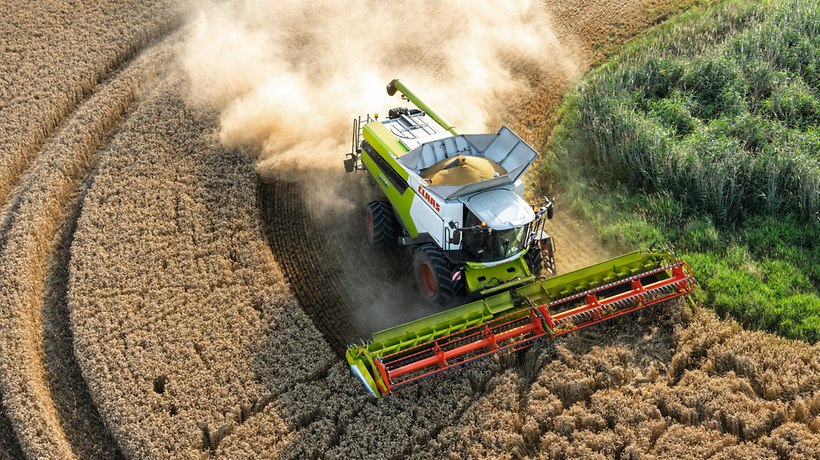

Grâce au flux continu sur la barre de coupe, la moissonneuse-batteuse est alimentée de manière homogène et traite des volumes de récolte importants.
Avec les barres de coupe CONVIO, le conducteur dispose de divers systèmes d'aide à la conduite utilisables en cabine, tels que le contrôle automatique de la vitesse des rabatteurs ou les fonctions AUTOMATIC BELT SPEED et AUTO FLEX, qui veillent à un réglage optimal de la barre de coupe.

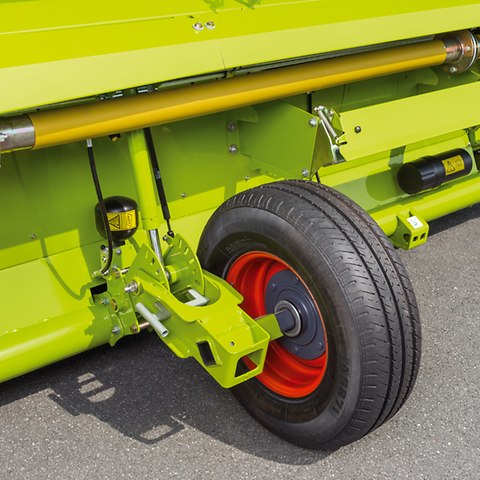

Des roues de jauge à suspension hydropneumatique évitent les secousses sur les sols irréguliers. La coupe est ainsi guidée tout en douceur, même à des vitesses d'avancement élevées, pour un maximum de confort.

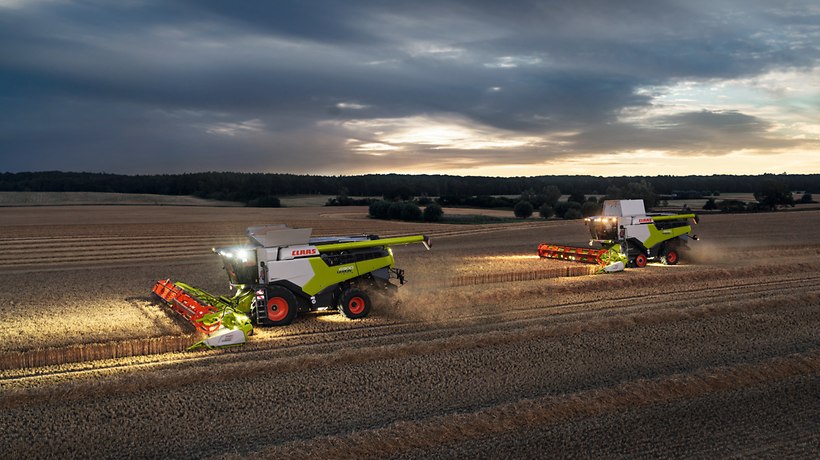

Grâce au pack d'éclairage, le conducteur bénéficie d'une excellente visibilité panoramique dans l'obscurité lorsque sa machine est dotée d'une barre de coupe de grande largeur. Un phare de travail est fixé sur les côtés droit et gauche pour éclairer parfaitement la bordure de récolte. Les phares placés à gauche et à droite au dos du tablier permettent de contrôler la hauteur de chaumes directement derrière la barre de coupe.

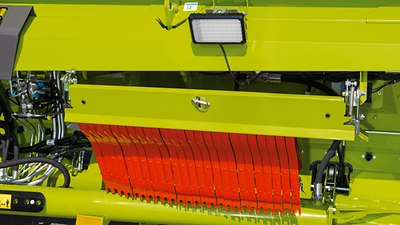

Les deux tapis latéraux sont éclairés par des phares très puissants positionnés dans la paroi arrière de la barre de coupe. Vous pouvez ainsi contrôler au mieux le flux de récolte sur les tapis dans l'obscurité et, si nécessaire, intervenir rapidement pour l'optimiser.

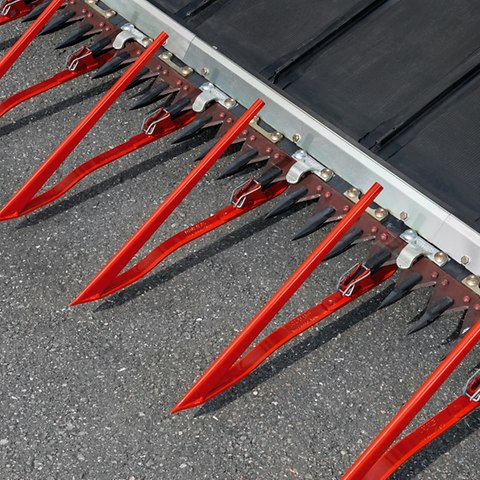

Tous les releveurs d'épis sont fixés à l'aide d'un système de verrouillage sans outils qui permet de les monter et démonter facilement. Si les releveurs d'épis doivent être remplacés après avoir été endommagés ou lors d'un changement de récolte, votre barre de coupe peut être rééquipée rapidement pour être à nouveau opérationnelle.

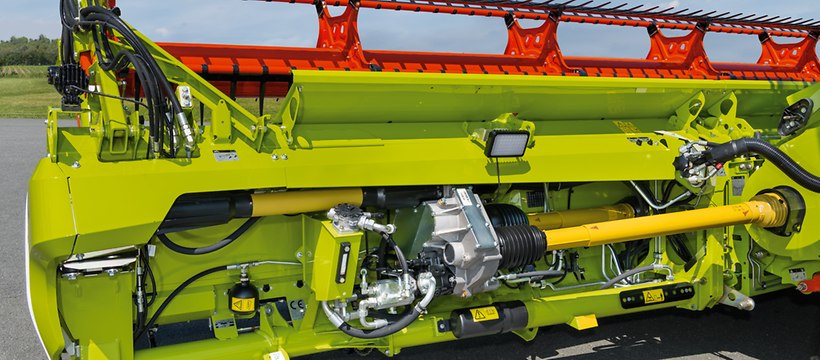

La chaîne cinématique de la barre de coupe est structurée en deux parties. La partie mécanique sert à l'entraînement de la vis d'alimentation et de la scie, tandis que la partie hydraulique entraîne les tapis latéraux et central, le rabatteur et les scies à colza. L'ensemble des éléments est intégralement protégé contre les pics de charge.
Le mouvement de la vis d'alimentation et du convoyeur peut être inversé à l'arrêt grâce à un système mécanique performant.
Selon la largeur de travail, la scie est entraînée par un système d'entraînement linéaire à un ou deux réducteurs.
Avec le tout nouveau rabatteur à came réglable de forme innovante, les doigts saisissent la récolte avant même que celle-ci ne soit coupée, ce qui minimise les pertes au niveau de l'outil frontal, notamment dans les céréales versées. Les doigts assurent une parfaite alimentation de la barre de coupe et s'avèrent notamment très efficaces dans les cultures à tiges courtes. Le concept de retournement « flip over » évite quant à lui l'enroulement de la récolte dans le rabatteur. Celle-ci arrive ainsi en volumes réguliers sur les tapis de la barre de coupe CONVIO pour venir alimenter la moissonneuse-batteuse en un flux parfaitement homogène, avec très peu de pertes.
L'entraînement hydraulique des rabatteurs permet d'adapter automatiquement la vitesse de ces derniers dans des conditions particulièrement difficiles, notamment en cas de récolte versée. Le système est doté d'un automatisme qui gère la hauteur en fonction des valeurs de pression et de sensibilité paramétrées, et évite ainsi tout endommagement des doigts de rabatteur en cas de collision avec le sol.

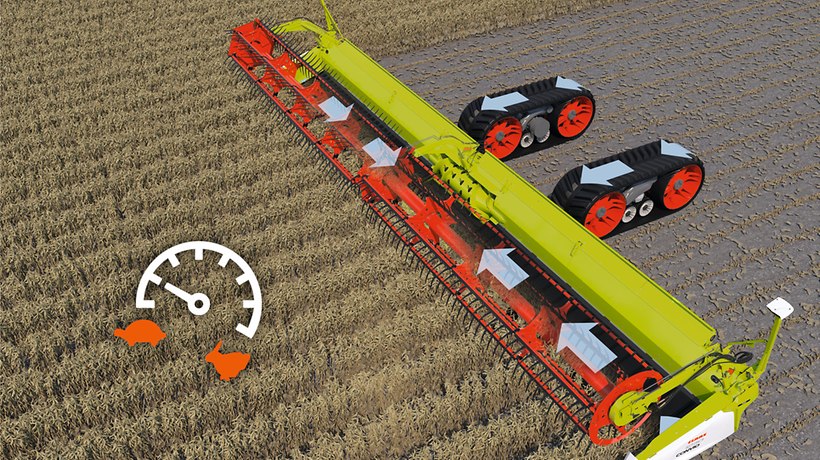

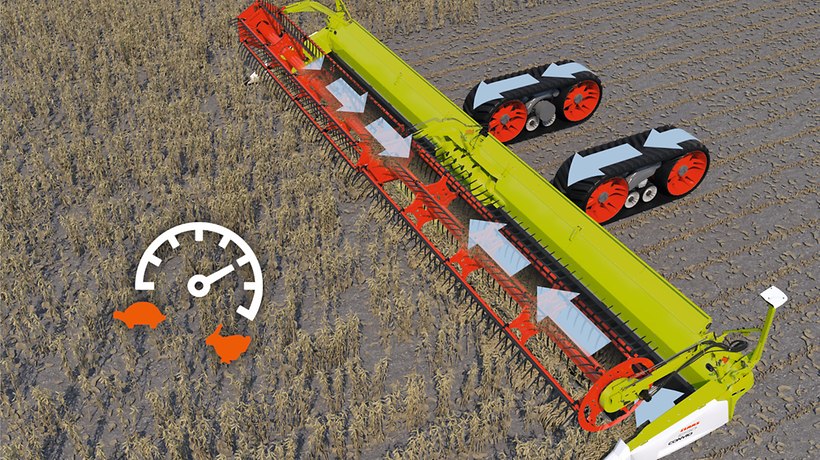

Le système d'aide à la conduite AUTOMATIC BELT SPEED adapte en permanence la vitesse des tapis à celle de la machine, quelles que soient les conditions de récolte. Cette fonction est entièrement automatique.
| CONVIO | 1380 | 1230 | 1080 | 930 | 770 | |
| Largeur de coupe effective | mm | 13790 | 12260 | 10740 | 922 | 769 |
| Débattement du lamier FLEX | ||||||
| haut | mm | – | – | – | – | – |
| bas | mm | – | – | – | – | – |
| Profondeur des tapis latéraux | mm | 1079,50 | 1079,50 | 1079,50 | 1079,50 | 1079,50 |
| Profondeur du tapis central | mm | 1329 | 1329 | 1329 | 1329 | 1329 |
| Équipement colza | ○ | ○ | ○ | ○ | ○ | |
| Automatismes de coupe | ○ | ○ | ○ | ○ | ○ |
○ Option – Non disponible

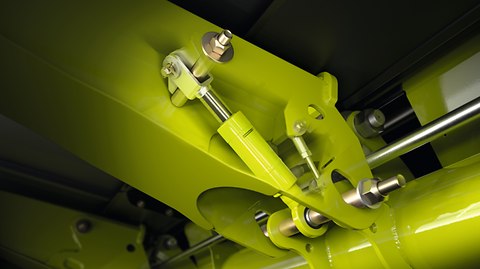

La barre de coupe CONVIO FLEX est équipée de série du système hydropneumatique ACTIVE FLOAT. Depuis sa cabine, le conducteur peut ainsi ajuster la pression d'appui du lamier pendant la marche afin de l'adapter aux conditions de récolte.
Pour obtenir une coupe optimale avec le minimum de stress, CONVIO FLEX offre quatre modes différents :
Tablier de coupe et scie rigides.
Le tablier est rigide, mais peut être commuté en mode flexible par simple pression d'une touche pendant la moisson. Cette possibilité est particulièrement utile pour limiter les pertes lorsque les zones de céréales versées sont disséminées sur la parcelle.

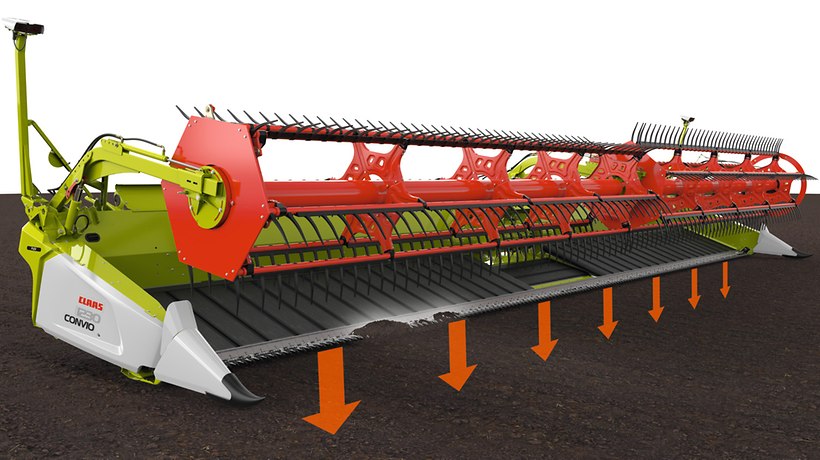

Lorsque le mode flexible manuel est activé, la scie et les patins suivent le profil du terrain sans exercer aucune pression. La scie flexible peut éviter les obstacles jusqu'à 90 mm de hauteur, mais aussi descendre de 135 mm pour suivre les creux du sol. Avec une course de suivi totale de 225 mm, la barre de coupe CONVIO FLEX est ainsi capable de s'adapter à tous les terrains.

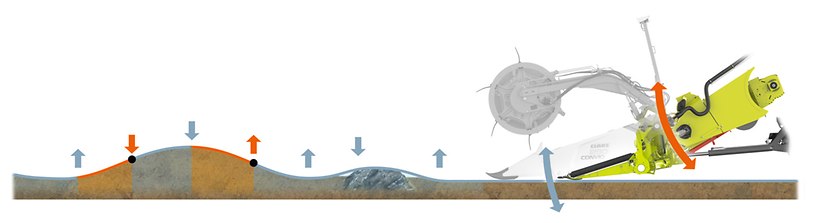

AUTO FLEX est un système à auto-apprentissage qui ajuste automatiquement la hauteur de l'outil frontal en fonction du profil du terrain et travaille de pair avec la moissonneuse-batteuse, notamment sur la position des vérins de convoyeur. Il offre ainsi des atouts majeurs :
| CONVIO FLEX | FLEX 1380 | FLEX 1230 | FLEX 1080 | FLEX 930 | FLEX 770 | |
| Largeur de coupe effective | mm | 13790 | 12260 | 10740 | 922 | 769 |
| Débattement du lamier FLEX | ||||||
| haut | mm | 90 | 90 | 90 | 90 | 90 |
| bas | mm | 135 | 135 | 135 | 135 | 135 |
| Profondeur des tapis latéraux | mm | 1079,50 | 1079,50 | 1079,50 | 1079,50 | 1079,50 |
| Profondeur du tapis central | mm | 1329 | 1329 | 1329 | 1329 | 1329 |
| Équipement colza | ○ | ○ | ○ | ○ | ○ | |
| Automatismes de coupe | ○ | ○ | ○ | ○ | ○ |
○ Option – Non disponible
