La combinaison gagnante pour aller de l'avant.

Quand la puissance va de pair avec l'endurance.

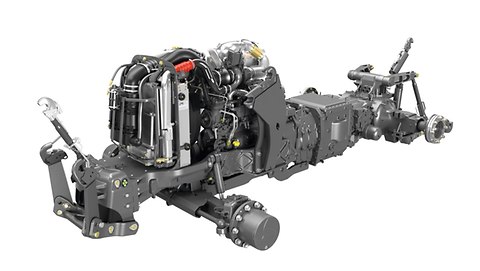

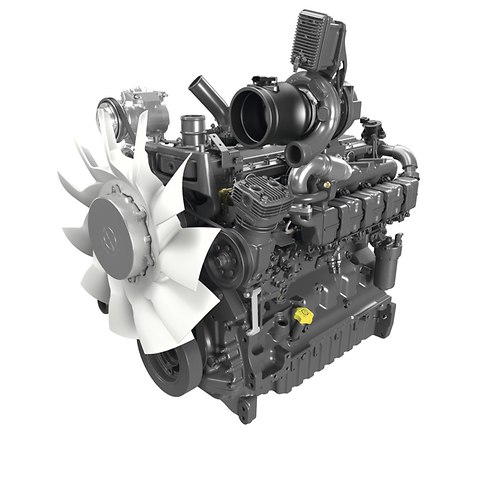

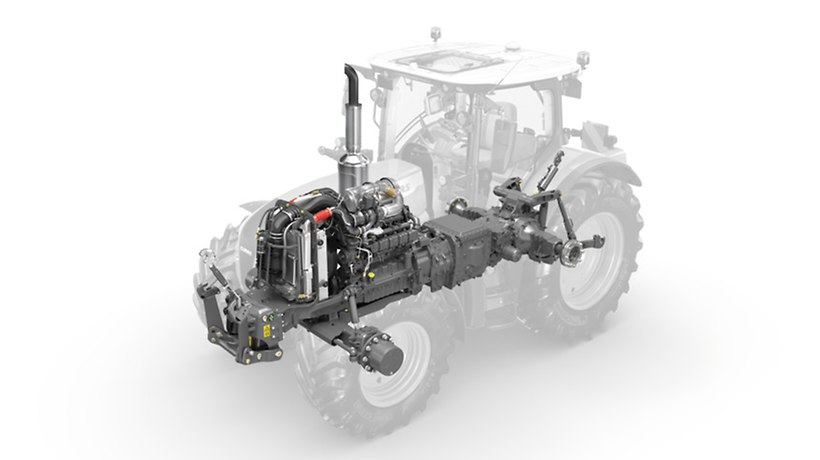

Un moteur puissant.

Grâce à la courbe de puissance spécifique du moteur CLAAS, vous disposez du couple maximal sur une large plage de régime moteur. La puissance du moteur est développée en continu et vous pouvez en exploiter la quintessence à tout moment. Ainsi, vous pouvez économiser du carburant en travaillant à un faible régime moteur et à un couple maximal avec la prise de force ECO.

... plus

Le haut de gamme.

CMATIC.

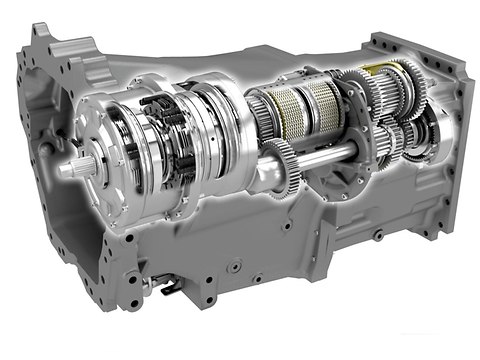

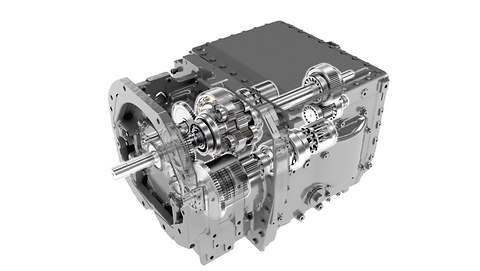

L'ARION 600 / 500 CMATIC utilise la transmission à variation continue EQ 200 / 220 développée et fabriquée par CLAAS. La combinaison intelligente de trains épicycloïdaux étagés, d'un embrayage et de deux blocs hydrostatiques permet une transmission optimale de la puissance. La transmission se caractérise par sa conception simple et un changement de gamme automatique.

... plus

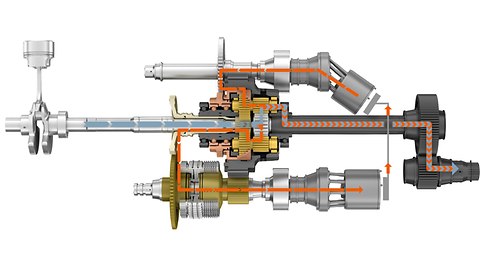

La technique.

1re gamme :

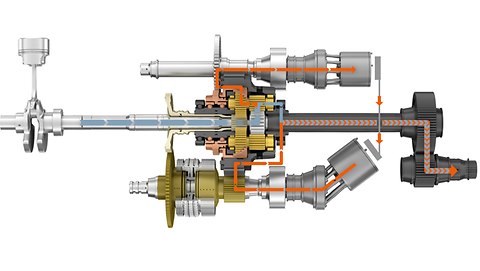

En première gamme, le tracteur peut s'arrêter, démarrer ou changer de sens d'avancement, sans crabotage, grâce au mode neutre actif. La transmission à trains épicycloïdaux étagés répartit la puissance venant du moteur (de la gauche) entre une branche mécanique et une branche hydraulique, variable. Pendant l'accélération à pleine puissance du tracteur, les vitesses de rotation des deux arbres d'embrayage se rapprochent, jusqu'à être identiques. La transmission atteint alors un point de synchronisation parfaite où le changement de gamme s'effectue automatiquement, totalement imperceptible pour le conducteur.

2e gamme :

En deuxième gamme, le schéma de transmission de la puissance à l'intérieur de la boîte est modifié. Les blocs hydrostatiques changent de fonction. La transmission à trains épicycloïdaux étagés est intelligemment reliée aux blocs hydrostatiques via les embrayages. Elle ne répartit plus seulement la puissance venant du moteur (de la gauche) entre une branche mécanique et une branche hydraulique, mais elle combine les deux.

Excellente gestion de la transmission.

Accélération puissante, décélération en douceur et réaction instantanée aux variations de charge : la gestion du moteur et de la transmission CMATIC montre tout son savoir-faire, quelles que soient les conditions et l'application. Gardez votre sérénité pendant le travail et concentrez-vous sur l'essentiel. La transmission CMATIC se charge du reste à votre place.

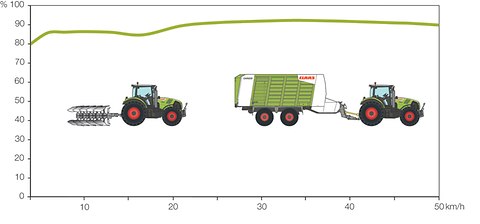

Grâce au changement automatique de gamme, le rendement de la transmission est optimal et constant, quelle que soit la vitesse. Les tracteurs 600 / 500 CMATIC ont ainsi de la puissance à revendre pour chaque application.

Confort et efficacité.

Sur la route, les tracteurs ARION 600 / 500 se démarquent également avec un régime moteur de 1 500 tr/min à 50 km/h et de 1 400 tr/min à 40 km/h. Si le conducteur n'appuie pas sur la pédale d'accélérateur, la transmission passe en mode neutre actif et assure l'immobilisation du tracteur. Ainsi, même avec un chargement maximal, le tracteur peut démarrer en toute sécurité pour aborder les entrées de champ étroites ou les carrefours.

Avantages :

Accélération parfaitement régulière et puissante de 0 à 50 km/h (ou 40 km/h), même avec une charge maximale
Faible consommation sur la route grâce à la vitesse d'avancement maximale à seulement 1 500 tr/min
Arrêt et démarrage aisés en dévers sans actionner le frein de service grâce au mode neutre actif
Passage automatique de gamme imperceptible
Travail en permanence dans la plage optimale
Deux gammes qui modifient le schéma de transmission de la puissance à l'intérieur de la boîte : rendement élevé et régulier pour une faible consommation de carburant et une polyvalence maximale pour toutes les applications

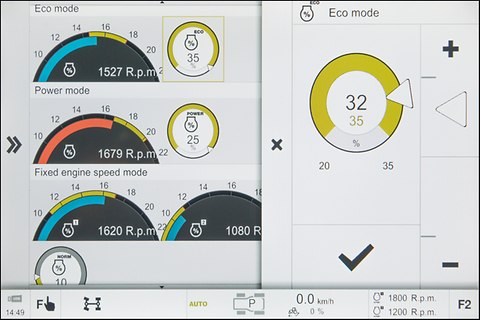

Réglage de la chute de régime moteur autorisée pour les modes « Eco » et « Power » ainsi que pour la mémoire de régime moteur

Chute de régime moteur autorisée par simple appui sur un bouton.

La tolérance de chute de régime moteur permet de régler facilement et rapidement le régime moteur à pleine charge. Le CEBIS ou le CIS indique précisément à quel régime moteur la transmission réduit la vitesse.

Lorsque la mémoire de régime moteur est activée, comme par exemple pour les travaux à la prise de force, il est possible de paramétrer au préalable la valeur de la chute de régime moteur qui entraîne la réduction de la vitesse.

Une transmission robotisée performante.

HEXASHIFT.

Avec la transmission HEXASHIFT, vous bénéficiez de six rapports à passage sous charge et de quatre gammes robotisées que vous contrôlez du bout des doigts. Optez pour l'automatisme HEXACTIV et vous obtenez une boîte entièrement automatique. Le parfait étagement des rapports vous permet d'exploiter tout le potentiel de puissance du moteur et de bénéficier d'un changement de gamme optimal sur la route.

... plus

Des avantages évidents.

Plus besoin de débrayer, même pour les changements de gammes
Bon étagement des rapports dans toutes les plages de vitesses
Efficacité optimale sur route ou dans les champs pour une consommation réduite
Gamme extra-lente débutant à 110 m/h disponible
Réglages simples et confortables via le CIS ou le CEBIS
Confort d'utilisation élevé avec le DRIVESTICK ou le CMOTION
Gestion moteur / boîte CLAAS pour un changement doux et rapide des gammes et des rapports sous charge
SMART STOP : utilisation de la pédale de frein sans débrayer
Passage automatique des rapports HEXACTIV avec régulateur automatique de vitesse
Désactivation du régulateur automatique de vitesse et des mémoires de régime moteur à la pédale d'accélérateur
Inverseur sous charge REVERSHIFT avec frein à main électro-hydraulique
Inverseur sous charge REVERSHIFT sur la commande en croix ELECTROPILOT

SMART STOP et régulateur automatique de vitesse.

Le SMART STOP permet d'utiliser la pédale de frein des ARION 600 / 500 sans débrayer. Une fonction précieuse pour le conducteur, notamment pour les travaux avec arrêts et démarrages fréquents, comme le pressage de balles rondes ou les travaux au chargeur. La fonction SMART STOP s'active une seule fois dans le CEBIS ou le CIS. Le passage automatique des rapports HEXACTIV peut être équipé de la fonction de régulateur automatique de vitesse. Au lieu d'un régime moteur fixe, la vitesse souhaitée est programmée par simple appui sur un bouton et maintenue constante par le tracteur en adaptant le régime moteur et le rapport sélectionné.

Limitation du régime moteur.

La limitation du régime moteur vous permet d'économiser du carburant. Vous pouvez simplement définir au préalable le régime moteur maximum, puis vous concentrer pleinement sur votre travail. La machine ne dépasse pas cette limite, même si vous appuyez vigoureusement sur la pédale d'accélérateur. Vous réalisez ainsi des économies de carburant substantielles.

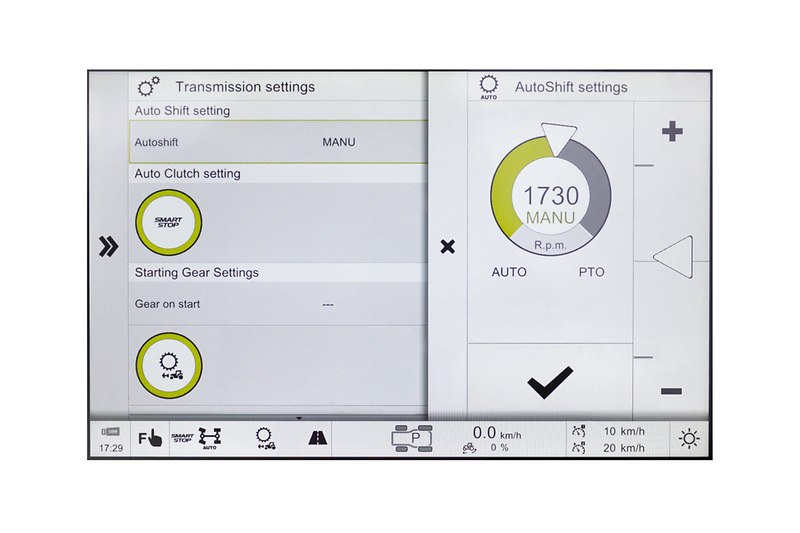

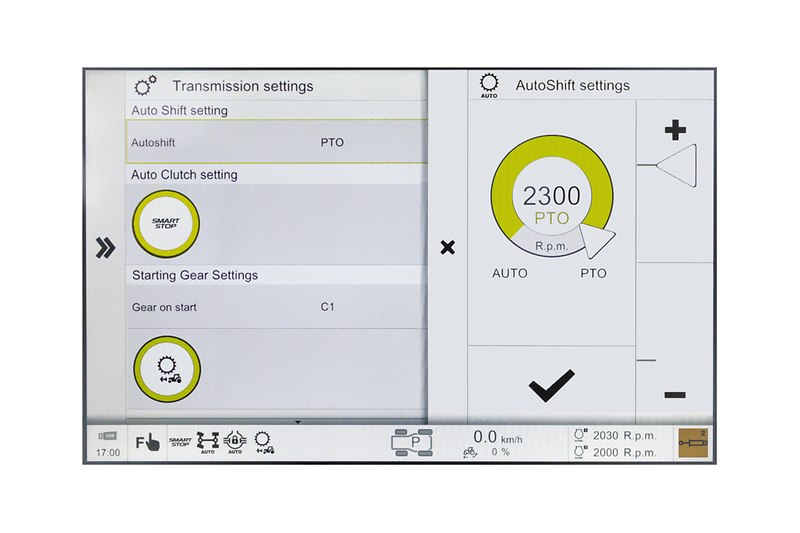

Passage automatique des rapports HEXACTIV.

Avec la fonction de passage automatique des rapports HEXACTIV, vous pouvez vous concentrer sur vos autres tâches. L'HEXACTIV s'adapte aux besoins et à l'application grâce à ses nombreuses fonctionnalités bien pensées. Trois modes de passage automatique des rapports sont disponibles dans le CIS ou le CEBIS.

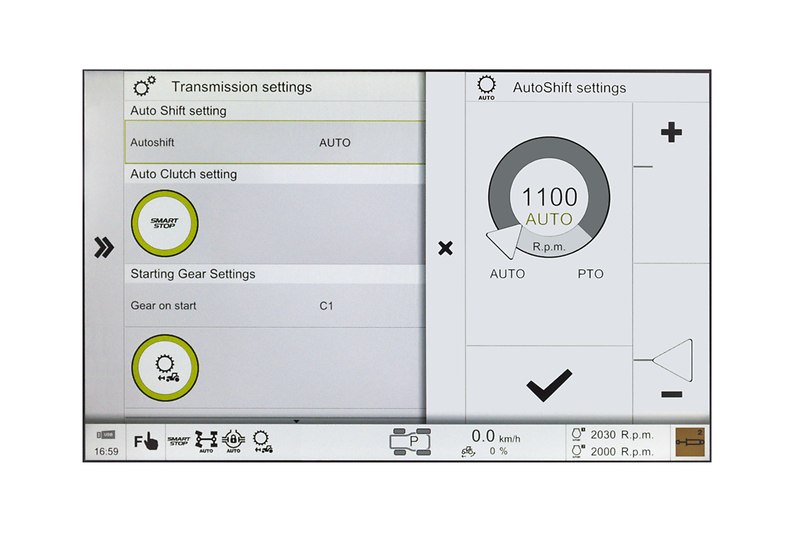

Mode automatique : les vitesses passent toutes seules en fonction de la charge du moteur et du type de conduite, à l'image d'une voiture automatique

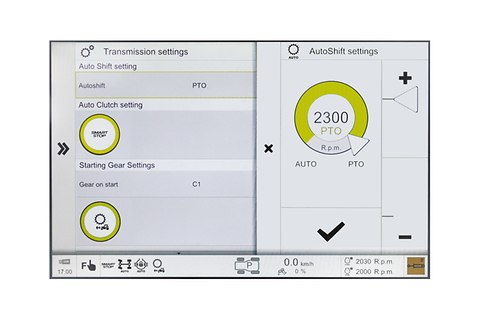

Mode prise de force : les vitesses passent de façon à maintenir un régime moteur ou prise de force constant
Mode manuel : les vitesses montent et descendent en fonction d'un régime moteur programmé par le conducteur

Mode automatique

Mode prise de force

Mode manuel

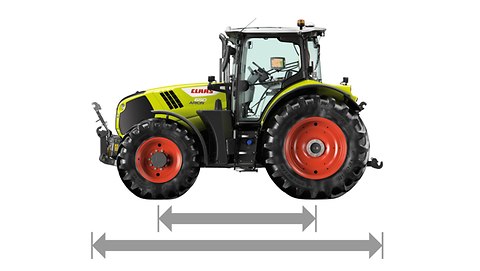

Un concept bien pensé.

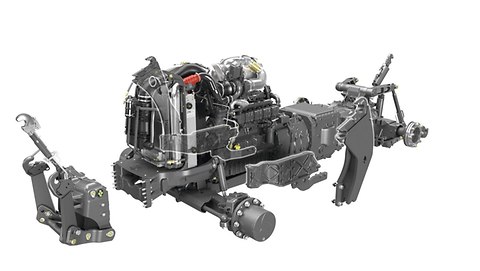

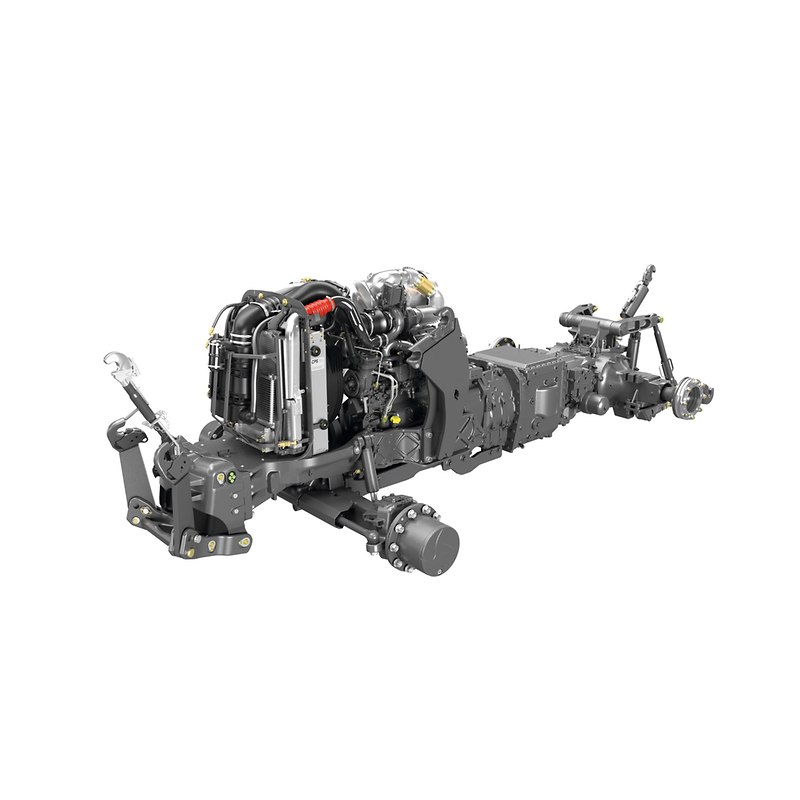

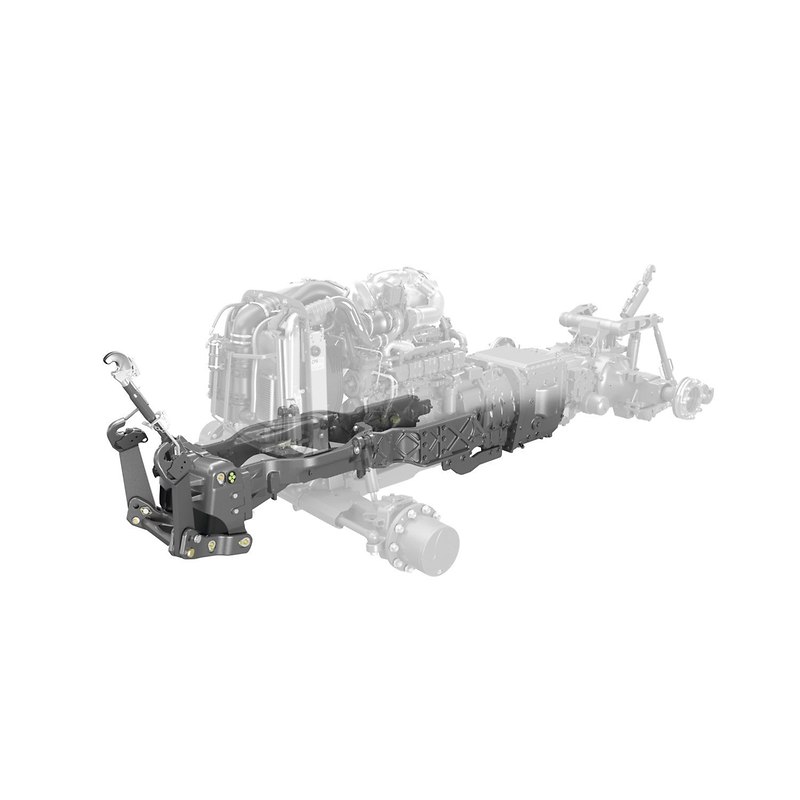

Un concept de tracteur CLAAS extrêmement polyvalent.

CLAAS propose d'usine de nombreux prééquipements et équipements sur les nouveaux tracteurs ARION 600 / 500 afin d'accroître leur polyvalence.

... plus

Puissance et consommation réduite.

Prise de force.

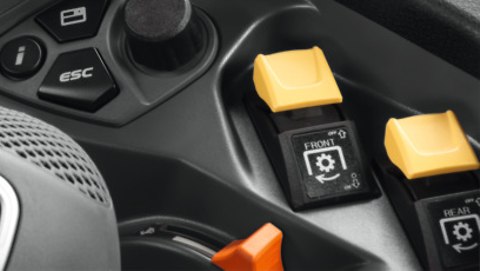

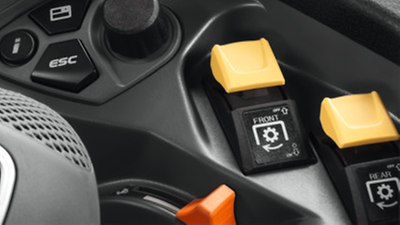

La présélection du régime de prise de force s'effectue par simple appui sur un bouton. Un autre interrupteur sur l'accoudoir permet d'embrayer la prise de force.

... plus

Il suffit de brancher.

Circuit hydraulique puissant.

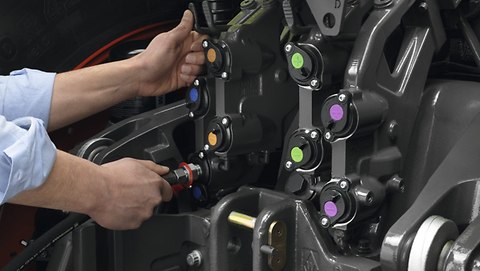

Tous les coupleurs hydrauliques à l'arrière de l'ARION sont équipés de leviers de décompression permettant d'accoupler et de désaccoupler sous pression les flexibles. Le repérage par des couleurs des entrées et sorties hydrauliques facilite le montage des outils. Les récupérateurs d'huile captent l'huile résiduelle des coupleurs lors de l'accouplement ou du désaccouplement des flexibles.

... plus

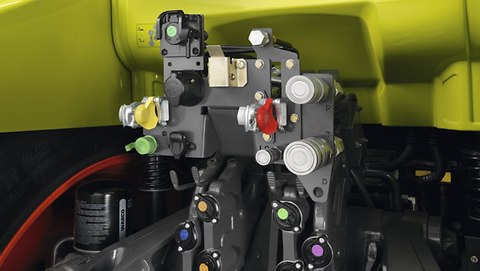

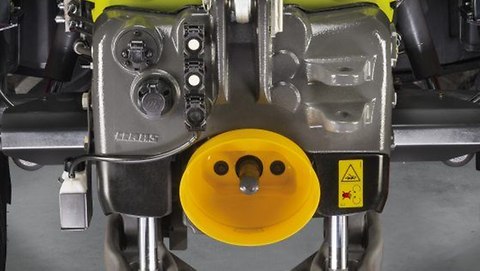

Les coupleurs sur le relevage avant permettent de brancher un distributeur et un retour libre.

Un circuit hydraulique sur mesure.

Circuit hydraulique à détection de charge d'un débit de 110 l/min ou de 150 l/min pour tous les modèles ARION 600 / 500
Définition CIS : quatre distributeurs mécaniques sur la console droite et ELECTROPILOT sur l'accoudoir pour la commande de deux distributeurs électro-hydrauliques
Définitions CEBIS et CIS+ : jusqu'à six distributeurs électro-hydrauliques peuvent être commandés depuis l'accoudoir, dont jusqu'à quatre commandés via la commande en croix ELECTROPILOT. La commande des distributeurs peut être affectée aux touches de fonction du CMOTION, de l'accoudoir multifonctions ou de l'ELECTROPILOT afin de faciliter la commande en cas d'opérations combinées.
De plus, avec la définition CEBIS : grâce à la programmation et à la priorisation libres des distributeurs, chaque conducteur peut adapter la commande via le CEBIS en fonction de ses besoins et du travail à effectuer. Les fonctions hydrauliques fréquemment utilisées sont ainsi disposées côte à côte et permettent un travail productif.

Définition de cabine	CIS	CIS+	CEBIS
Nombre maxi. de distributeurs mécaniques à l'arrière	4	–	–
Nombre maxi. de distributeurs électro-hydrauliques à l'arrière	–	4	4
Nombre maxi. de distributeurs électro-hydrauliques au centre, p. ex. pour le chargeur frontal ou le relevage avant ; commande par le biais de l'ELECTROPILOT	2	2	2
Priorisation des distributeurs	–	–	□
affectation libre des distributeurs	–	–	□

□ Disponible – Non disponible

Puissance hydraulique supérieure.

Des raccords « power beyond » sont prévus à l'arrière pour les outils disposant de leurs propres distributeurs.

Avantages :

L'huile débitée alimente directement l'outil selon les besoins
Les grandes sections de canalisations, les coupleurs plats et le retour libre réduisent les pertes de puissance

Un relevage arrière adapté à tous les outils.

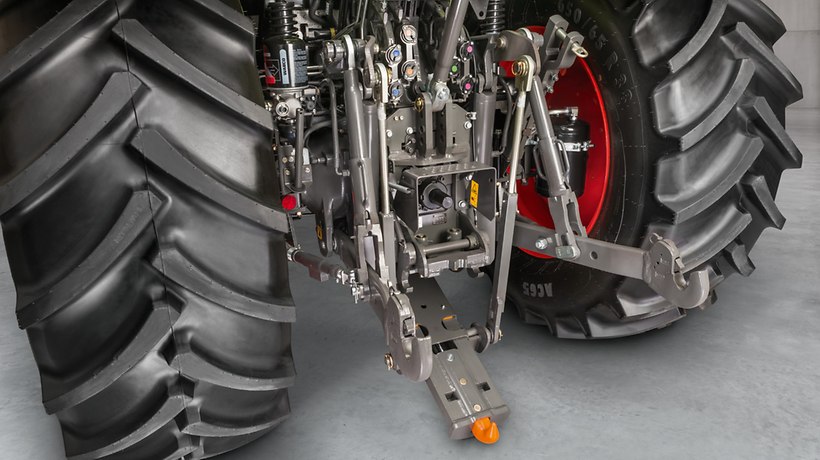

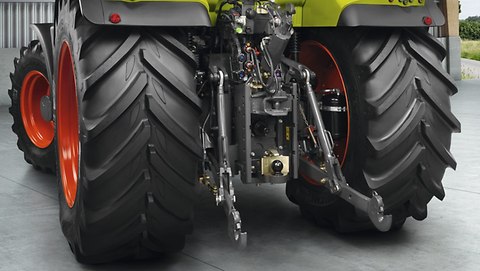

Relevage arrière.

Avec une capacité de relevage maximale de 7,5 à 8 t pour les ARION 600 / 500, aucun outil ne leur résiste. La configuration du relevage arrière peut être ajustée aux besoins.

... plus

Stabilisateurs manuels ou automatiques disponibles pour les deux bras de relevage
Contrôle de patinage

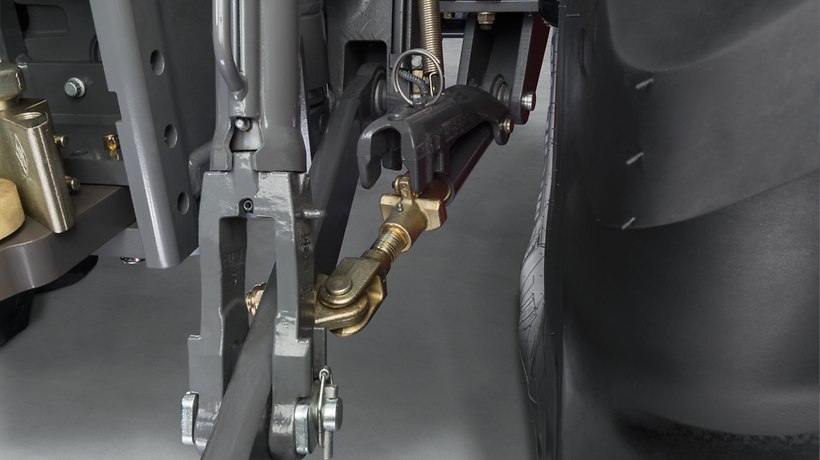

Troisième point hydraulique disponible
Support de troisième point simple et robuste
Supports de boules pratiques à l'arrière

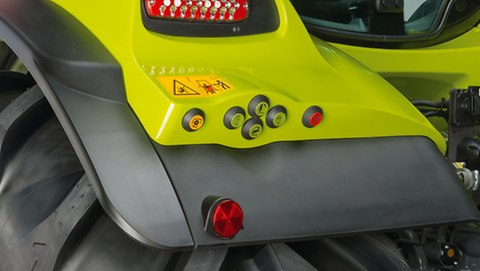

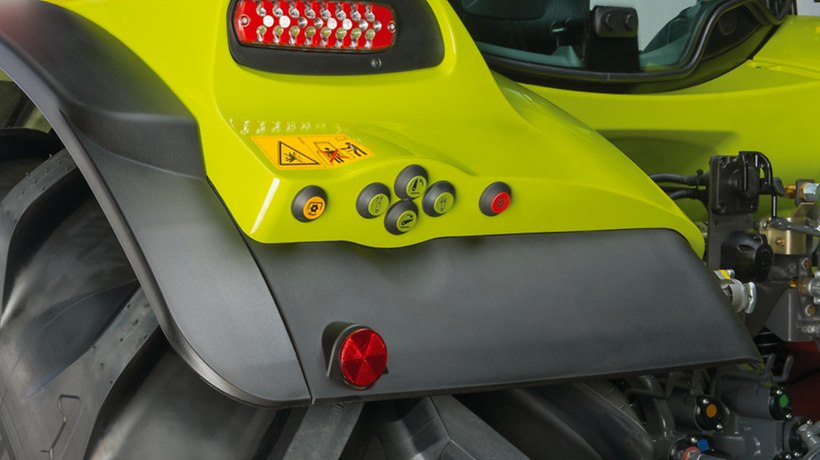

Commandes extérieures sur les deux ailes pour le contrôle du relevage arrière, de la prise de force et d'un distributeur électro-hydraulique (selon l'équipement)
Nombreuses possibilités d'attelage telles que barre à boule de traction, chape automatique, crochet ramasseur, CUNA

Supports de boules à l'arrière

Un crochet ramasseur peut remplacer l'échelle à glissière.

Stabilisateurs automatiques disponibles pour les deux bras de relevage

Accès direct pour le réglage.

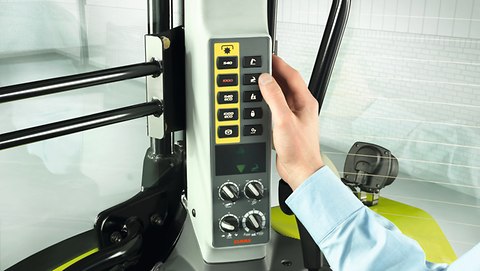

Les boutons et commutateurs rotatifs du montant arrière droit de la cabine permettent d'accéder directement aux fonctions principales du relevage arrière :

Montée et descente
Activation / désactivation de l'amortisseur d'oscillations
Verrouillage du relevage arrière
Activation du contrôle de patinage
Réglage de la butée haute
Vitesse de descente
Contrôle d'effort et de position
Réglage du contrôle de patinage

La vitre arrière galbée et le siège pivotant assurent une vue dégagée sur l'outil et un contrôle optimal de la commande de relevage arrière. La position adaptée des commandes permet d'optimiser très facilement les réglages du relevage arrière lors du travail.

Plus de polyvalence. Plus d'applications.

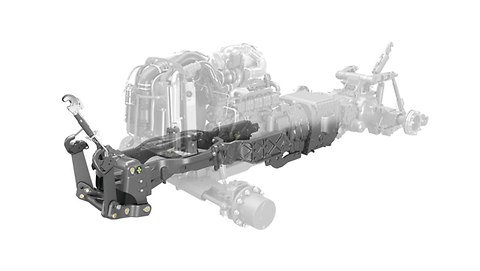

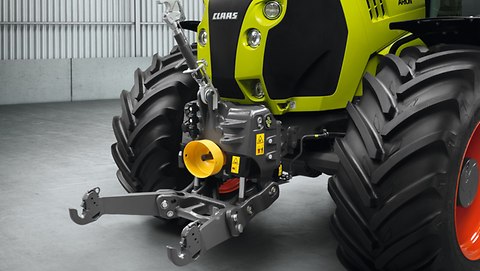

Le relevage avant.

Tous les modèles ARION peuvent être équipés d'usine de deux relevages avant différents :

- Capacité de relevage maximale de 3 t

- Capacité de relevage maximale de 4 t

... plus

Combinaison optimale.

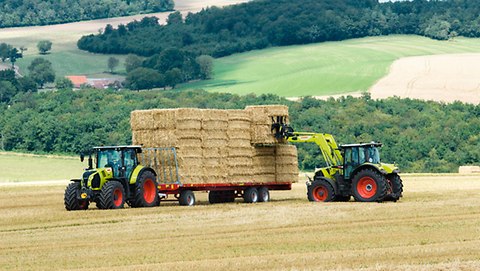

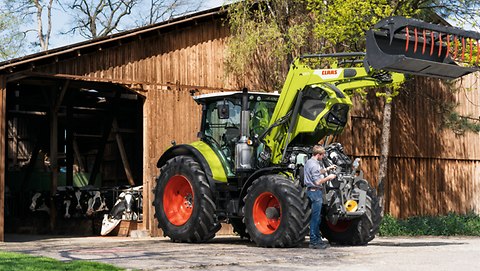

Chargeurs frontaux CLAAS.

L'attelage du chargeur au tracteur est extrêmement important pour un travail sûr et rapide. L'intégration optimale du bâti du chargeur sur le tracteur a donc été privilégiée lors du développement des séries ARION 600 / 500.

... plus

Maintenance rapide.

Maintenance facile et rapide.

Les opérations de maintenance quotidiennes doivent être simplifiées au maximum. C'est bien connu : plus une tâche semble désagréable à accomplir, plus on tarde à la réaliser.

... plus

Le grand capot moteur monobloc permet par simple appui sur un bouton d'accéder à tous les points de maintenance du moteur

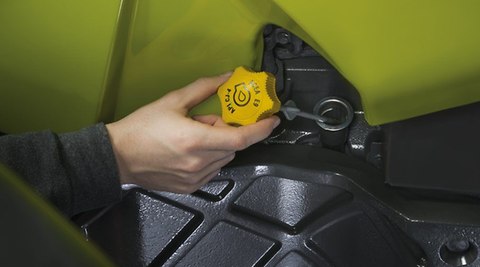

Contrôle du niveau d'huile et possibilité de faire l'appoint d'huile capot fermé sur le côté gauche de l'ARION
Toutes les opérations de maintenance quotidiennes peuvent être réalisées sans outil

Grâce aux longs intervalles de vidange de l'huile (moteur 500 h, transmission et hydraulique 1 500 h), vous économisez du temps et de l'argent. Les temps d'utilisation de la machine sont rallongés et celle-ci est là où elle doit être : au travail.

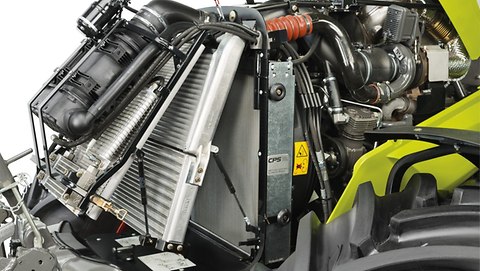

De l'air frais pour des performances maximales.

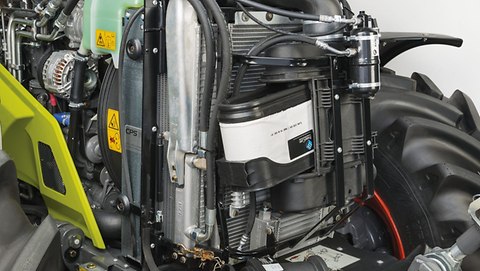

Les larges surfaces d'aspiration dans le capot moteur favorisent l'arrivée d'un air frais et dense pour le refroidissement et le filtre à air moteur. Grâce à la faible vitesse du flux d'air au niveau des surfaces d'aspiration, celles-ci restent propres et perméables.Les radiateurs reposent sur un bâti robuste et les amortisseurs à gaz permettent d'escamoter les radiateurs selon deux positions pour un nettoyage complet. Le nettoyage est ainsi facilité. Installé dans une zone fraîche devant les radiateurs, le filtre à air est facile d'accès et peut être facilement retiré. Largement dimensionné, il possède une longue durée de vie. L'aspiration des poussières dans le carter de filtre permet d'espacer encore davantage les intervalles de nettoyage.

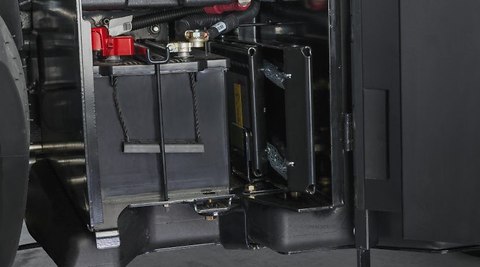

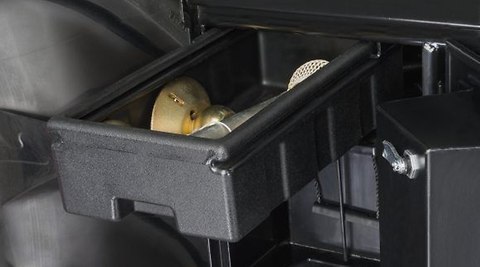

La batterie et la boîte à outils sont aisément accessibles à au niveau du marchepied droit.

Contrôle du niveau d'huile depuis la cabine et possibilité de faire l'appoint d'huile capot fermé

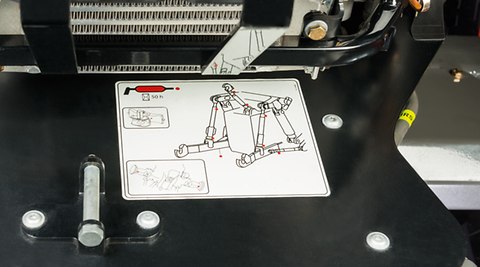

Un schéma de graissage est disponible sous le capot moteur pour faciliter la maintenance.

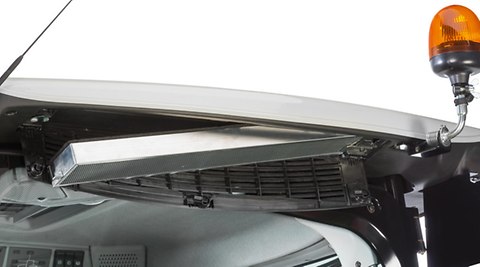

Accès facile au filtre à air de cabine intégré sous le toit.

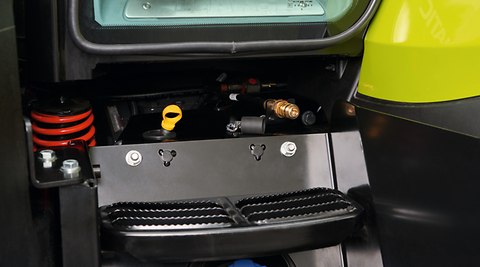

Une prise d'air comprimé est présente au-dessus du marchepied d'accès à la cabine côté gauche.

ARION	Puissance maximale (ch) ECE R120
660	185 + 20 avec CPM¹
650	185
630	165
610	145
550	165
530	145
510	125

ARION		FL 150	FL 140 / FL 140 C	FL 120 / FL 120 C	FL 100 / FL 100 C
660		□	□	□	–
650		□	□	□	–
630		□	□	□	–
610		□	□	□	–
550		–	□	□	–
530		–	□	□	–
510		–	□	□	□
Hauteur de levage	m	4,60	4,50	4,15	4,00
